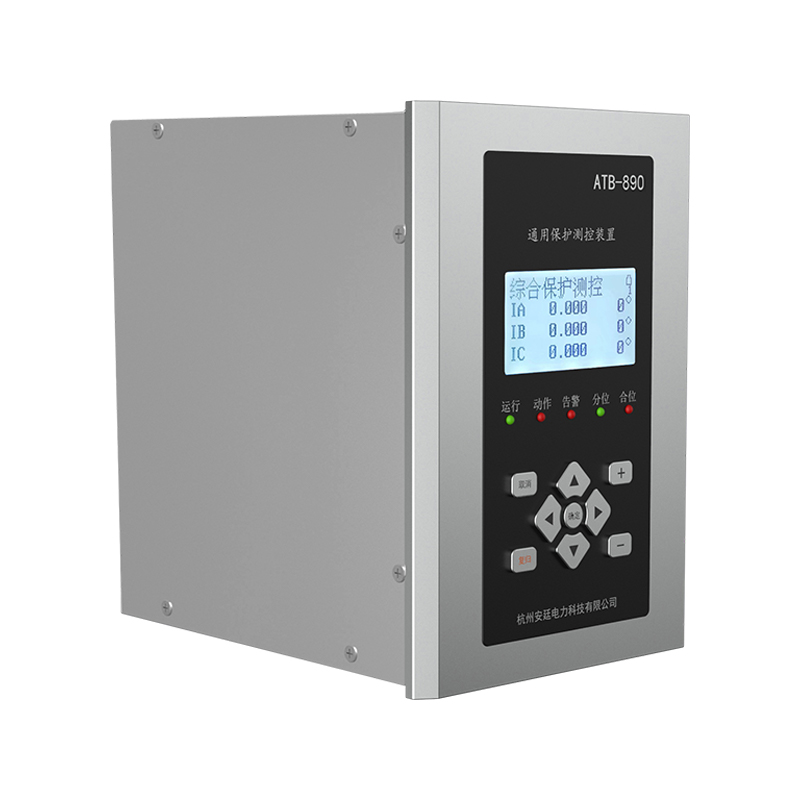

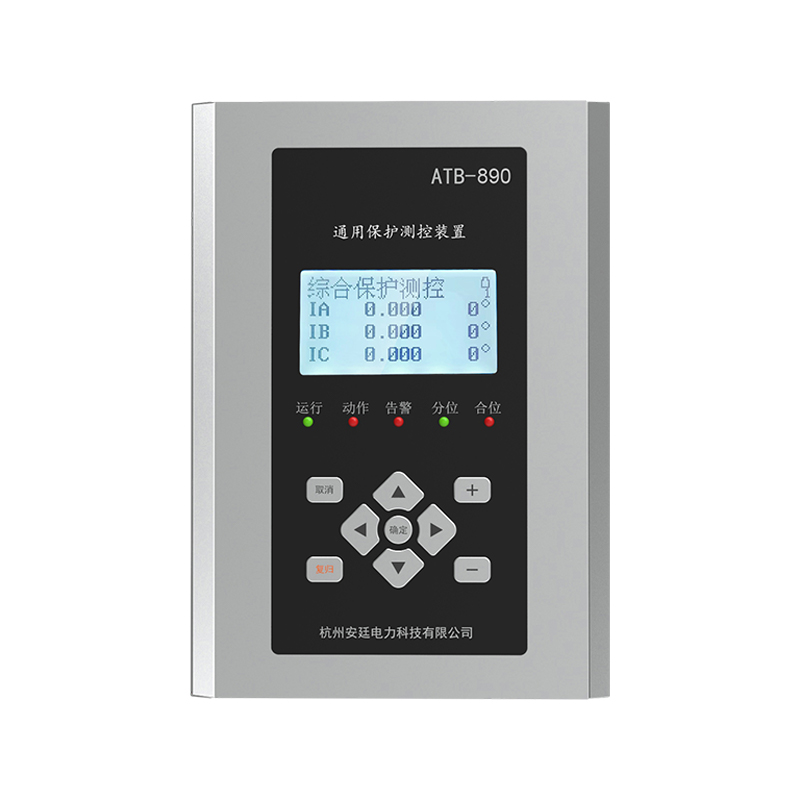

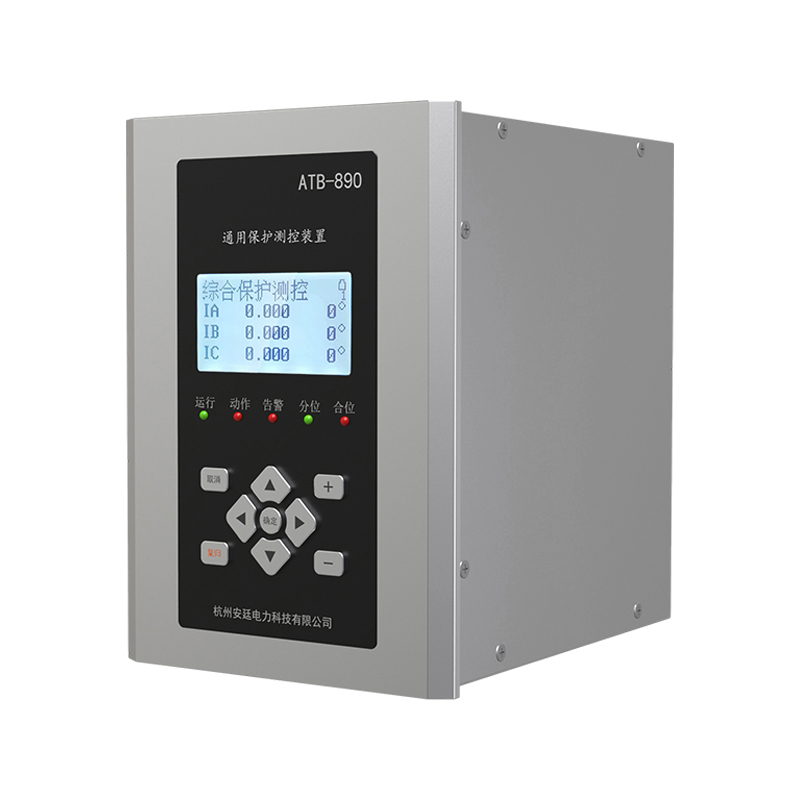

model：ATB-800

ATB-800-serie mikrocomputerbeskyttelsesenheder

ATB-800-serien Mikrocomputerbeskyttelsesenheder er egnede til at beskytte, måle og kontrollere intervalenheder af alle spændingsniveauer under 110 kV. Med perfekt beskyttelse, måling, kontrol, backup-strøm auto-aktivering og kommunikationsovervågningsfunktioner kan det give en komplet løsning til beskyttelse og kontrol af underlag, kraftværker, høje og lavspændingsfordeling og plantekraftsystemer, der kan kraftigt garantere den sikre og stabile drift af høje og lavspændingsstyret og plantestyringssystemer. Sammen med andet beskyttelses- og automatiseringsudstyr kan det bruges til at danne et automatiseringssystem gennem en kommunikationsgrænseflade. Alle enheder kan være
Installeret centralt i et panel eller lokalt i høj & lav spændingskontakt .

Kontakt os

Tidligere:ATB-600-serie mikrocomputerbeskyttelsesenheder

Næste:Ingen næste artikel

model
Funktioner
parameter
størrelse

● ATB-890 Generel beskyttelse og kontrolenhed

● ATB-865 Motorbeskyttelses- og kontrolenhed

● ATB-867 Motor Differentialbeskyttelsesenhed

● ATB-871 Backup Power Activation Protection Device

● ATB-872 PT parallel beskyttelse og kontrolenhed

● ATB-873 PT Beskyttelsesovervågningsenhed

● ATB-875 Busbar Standby Beskyttelsesenhed

● ATB-882 Transformer Differential Protection Device

● ATB-885 Transformer Backup Protection Monitoring and Control Device

Arbejdskraft levere
Bedømt arbejdsspænding	AC200V 、 DC220V eller DC100V
Bedømte tech -specifikationer
AC -strøm	5A eller 1A
AC -spænding	400V eller 100V
Frekvens	50Hz
Strømforbrug
Strømforsyning	Under drift ≤5w, under beskyttelsesstatus ≤10W
AC strømkredsløb	＜ 1Va/fase （In = 5a）；＜ 0,5Va/fase （In = 1a）
AC -spændingskredsløb	＜ 0,5Va/fase
Præcis arbejdsområde
Strøm	0,4in ~ 20in
Spænding	0,4V ~ 0,2un
Frekvens	0,9 fn ~ 1,1fn
Tid	0 ~ 100s
Nøjagtighed til afsnittet Beskyttelse
Konstant værdien nøjagtighed	≤ ± 5%
Tidsnøjagtighed	＜ ± 1% eller ± 35ms
Hele gruppens handlingstid	≤35ms
Frekvensnøjagtighed	≤0,01Hz
Nøjagtighed til sektion for måling og kontrol
AC -nøjagtighed	≤0 ± .2%
Aktiv og reaktiv kraft	≤ ± 0,5%
Input output
Digital input	Inputtype: Aktivt antal optoisolerede input ： 8
Relæudgang	Bedømt strøm, der bærer cap acity af kontakter 250VAC/220VDC 5A Outputtype ： Passiv (nullkontakt)
Kommunikationsport
RS485	Modbus rtu
Arbejdsmiljø
Driftstemperatur	-25 ℃ ~ 55 ℃
Opbevaringstemperatur	-40 ℃ ~ 70 ℃
Drift af fugtighed	≤90%RH ， ikke-kondensering, ingen ætsende luft
Opbevaringsfugtighed	≤95%RH ， ikke-kondensering, ingen ætsende luft
Højde	≤2000 m
Elektromagnetisk kompatibilitetsydelse
Elektrostatisk udladning	Klasse ⅳ（ GB/T 17626.2 IEC 61000-4-2）
RF -feltstyrke Modtagelighed	Klasse ⅲ（ GB/T 17626.3 IEC 61000-4-3）
Elektrisk hurtig forbigående /burst -test	Klasse ⅳ (GB/T 17626.4 IEC 61000-4-4）
Overspændingstest	Klasse IV (GB/T 17626.5 IEC 61000-4-5)
Udført følsomhedstest	Klasse ⅲ（ GB/T 17626.6 IEC 61000-4-6）
Magt Frekvensmagnetisk feltfølsomhed Prøve	Klasse ⅳ (GB/T 17626.8 IEC 61000-4-8)
Oscillerende bølgeimmunitet	Klasse ⅲ (GB/T 17626.12 IEC 61000-4-12)
Elektromagnetiske emissionsgrænser	Accordant (GB/T 14598.16 IEC 60255-25)
Elektriske isoleringsegenskaber
Dielektrisk styrke	2 kV arbejdsfrekvensspænding, 1 min （GB/T 13729）
Isoleringsmodstand	≥100mΩ （Gb/T 13729）
Stødspænding	5 kV ， 12/50μs （GB/T 13729）
Mekaniske egenskaber
Vibrationsrespons/holdbarhed	Klasse ⅰ （GB/T 11287）
Stødrespons/holdbarhed	Klasse ⅰ （GB/T 14537）
Crash Response	Klasse ⅰ （GB/T 14537）
Samlet dimension
H × W × D.	215,4 mm × 149 mm × 183,6 mm
Udskåret dimension	208mm × 147 mm

Model Fungere		ATB - 865	ATB - 867	ATB - 871	ATB - 872	ATB - 873	ATB - 875	ATB - 882	ATB - 885	ATB - 890
Beskytte	Tre-scene overstrømsbeskyttelse						■		■	■
	Fase til fasefixeret tidsoverstrømsbeskyttelse	■
	Overbelastningsbeskyttelse	■					■		■	■
	Overbelastning af blokeringsspændingsregulering								■
	Overbelastning Start luftkøling								■
	Tre-faseonce-genlose									■
	Accelerationsbeskyttelse									■
	Gebyrbeskyttelse						■		■	■
	Negativ sekvens overstrømsbeskyttelse	■								■
	Nul-sekvens overstrømsbeskyttelse	■							■	■
	Overspændingsbeskyttelse	■			■	■			■	■
	Lav spændingsbeskyttelse	■			■	■			■	■
	Nul-sekvens overspændingsbeskyttelse	■							■	■
	Lavfrekvente belastningsbelastning									■
	Beskyttelse af ikke-magt	■	■					■
	Differential Quick Break	■	■					■
	Forholdsforskel		■					■
	Anden harmonisk blokering							■
	CT -afbrydelsesblokering		■					■
	Inline standby selvinddrivelse			■			■
	Broer modstår selvinddrivelse			■			■
	PT -afbrydelsesalarm				■	■
	Busbar jordforbindelse				■	■
	PT -spænding parallel/uovertruffen				■
Telemetri kommunikere	Spænding	■							■	■
	Strøm	■	■					■	■	■
	Aktiv effekt	■							■	■
	Reaktiv kraft	■							■	■
	Power Factor	■							■	■
	Frekvens	■							■	■
	Telemetri	8	11	11	11	11	11	11	11	8
Begivenhedslogning	Beskyttelsesbegivenheder	■	■	■	■	■	■	■	■	■
	Alarmbegivenheder	■	■	■	■	■	■	■	■	■
	Telemeter Shift -begivenheder	■	■	■	■	■	■	■	■	■
	Betjeningslogbegivenheder	■	■	■	■	■	■	■	■	■
	Utilsigtet statistik for skiftoptælling	■							■	■
kontrollere	Fjernbeskyttelse kast/vender tilbage	■	■	■	■	■	■	■	■	■
	R emote Ændring af indstillingsværdien								■	■
	Lokal/fjernskiftning og lukning	■	■					■	■	■
Operation Box	Tripping og lukning af indikation								■	■
	Selvholdning og anti-tripping								■	■
	Adaptiv tur og luk strøm								■	■
	Kontrolkredsløbsafbrydelsesalarm								■	■
Komm.	RS-485 Kommunikation	■	■	■	■	■	■	■	■	■
