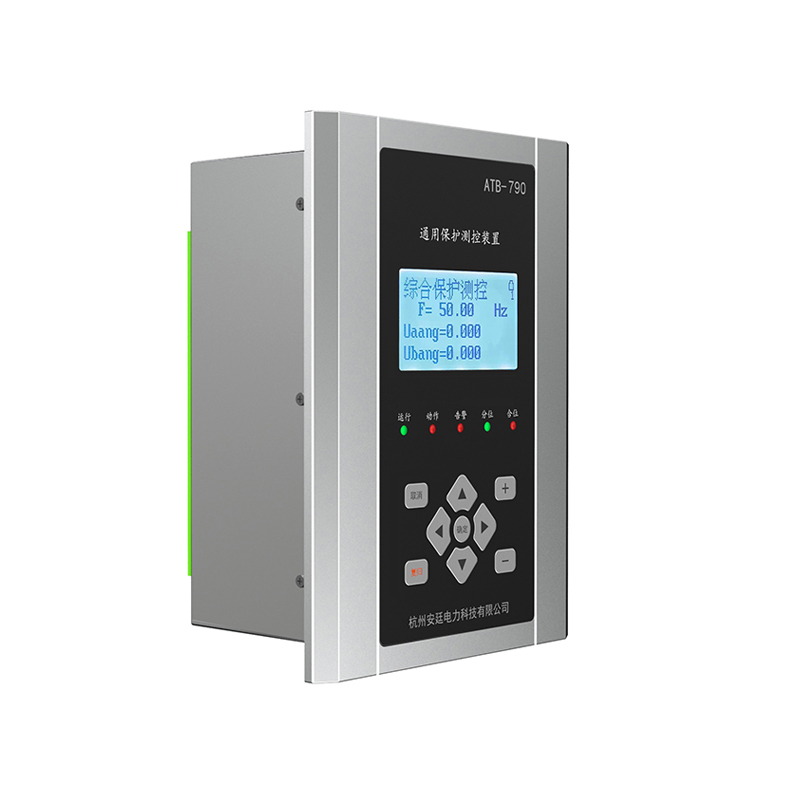

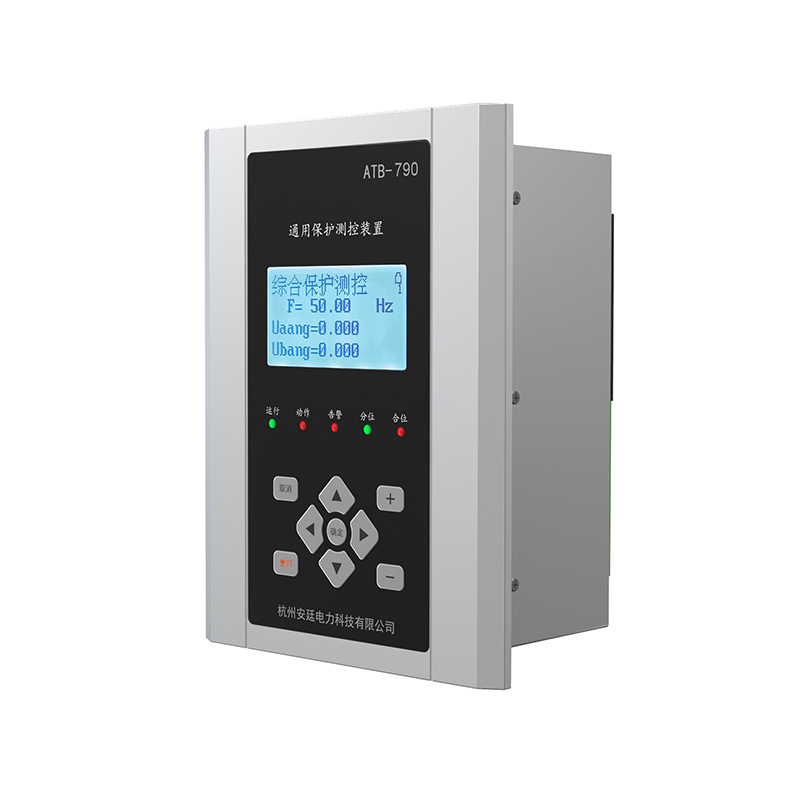

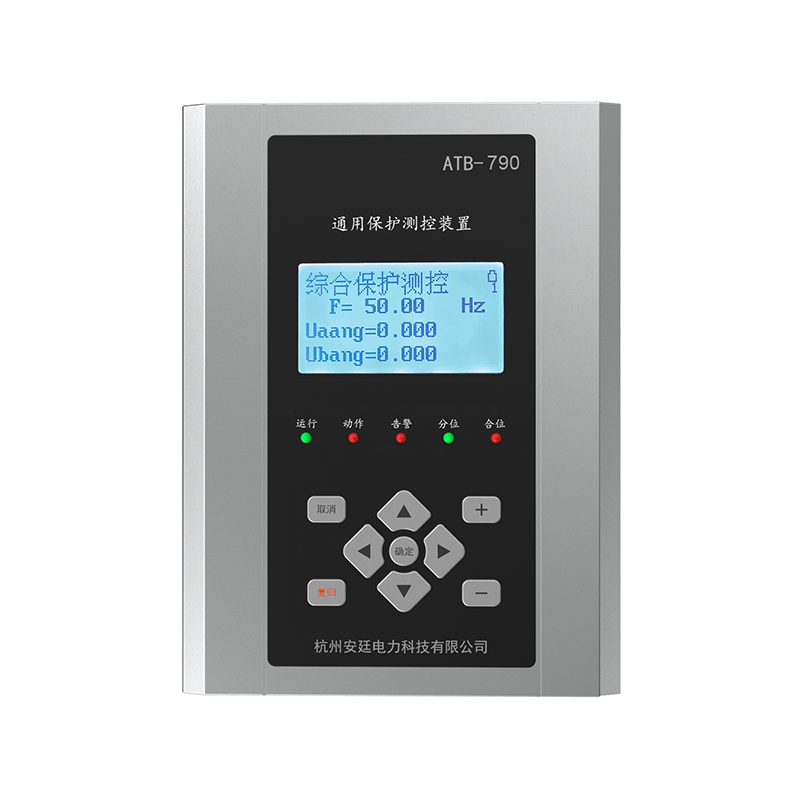

model：ATB-700

ATB-700-serie mikrocomputerbeskyttelsesenheder

ATB-700-serie Mikrocomputerbeskyttelsesenheder er egnede til at beskytte, måle og kontrollere intervalenheder på alle spændingsniveauer under 35 kV. Med enestående beskyttelse, måling, kontrol, backup-strøm auto-aktivering og kommunikationsovervågningsfunktioner kan det give en komplet løsning til beskyttelse og kontrol af stationer, kraftværker, høj & lavspændingsfordeling og plantekraftsystemer, der kan kraftigt garantere sikker og stabil drift af høje og lavspændingsnettet og plantekraftsystemer. Sammen med andet beskyttelses- og automatiseringsudstyr kan det bruges til at danne et automatiseringssystem gennem en kommunikationsgrænseflade. Alle enheder kan installeres centralt i et panel eller lokalt i høj & lav spændingskontakt.

Kontakt os

Tidligere:ATB-690 Generel beskyttelse og kontrolenhed

Næste:ATB-600-serie mikrocomputerbeskyttelsesenheder

model
Funktioner
parameter
størrelse

Arbejdskraft levere
Bedømt arbejdsspænding	AC200V 、 DC220V eller DC100V
Bedømte tech -specifikationer
AC -strøm	5A eller 1A
AC -spænding	400V eller 100V
Frekvens	50Hz
Strømforbrug
Strømforsyning	Under drift ≤5w, under beskyttelsesstatus ≤10W
AC strømkredsløb	＜ 1Va/fase （In = 5a）；＜ 0,5Va/fase （In = 1a）
AC -spændingskredsløb	＜ 0,5Va/fase
Præcis arbejdsområde
Strøm	0,4in ~ 20in
Spænding	0,4V ~ 0,2un
Frekvens	0,9 fn ~ 1,1fn
Tid	0 ~ 100s
Nøjagtighed til afsnittet Beskyttelse
Konstant værdien nøjagtighed	≤ ± 5%
Tidsnøjagtighed	＜ ± 1% eller ± 35ms
Hele gruppens handlingstid	≤35ms
Frekvensnøjagtighed	≤0,01Hz
Nøjagtighed til sektion for måling og kontrol
AC -nøjagtighed	≤0 ± .2%
Aktiv og reaktiv kraft	≤ ± 0,5%
Input output
Digital input	Inputtype: Aktivt antal optoisolerede input ： 8
Relæudgang	Bedømt strøm, der bærer cap acity af kontakter 250VAC/220VDC 5A Outputtype ： Passiv (nullkontakt)
Kommunikationsport
RS485	Modbus rtu
Arbejdsmiljø
Driftstemperatur	-25 ℃ ~ 55 ℃
Opbevaringstemperatur	-40 ℃ ~ 70 ℃
Drift af fugtighed	≤90%RH ， ikke-kondensering, ingen ætsende luft
Opbevaringsfugtighed	≤95%RH ， ikke-kondensering, ingen ætsende luft
Højde	≤2000 m
Elektromagnetisk kompatibilitetsydelse
Elektrostatisk udladning	Klasse ⅳ（ GB/T 17626.2 IEC 61000-4-2）
RF -feltstyrke Modtagelighed	Klasse ⅲ（ GB/T 17626.3 IEC 61000-4-3）
Elektrisk hurtig forbigående /burst -test	Klasse ⅳ (GB/T 17626.4 IEC 61000-4-4）
Overspændingstest	Klasse IV (GB/T 17626.5 IEC 61000-4-5)
Udført følsomhedstest	Klasse ⅲ（ GB/T 17626.6 IEC 61000-4-6）
Magt Frekvensmagnetisk feltfølsomhed Prøve	Klasse ⅳ (GB/T 17626.8 IEC 61000-4-8)
Oscillerende bølgeimmunitet	Klasse ⅲ (GB/T 17626.12 IEC 61000-4-12)
Elektromagnetiske emissionsgrænser	Accordant (GB/T 14598.16 IEC 60255-25)
Elektriske isoleringsegenskaber
Dielektrisk styrke	2 kV arbejdsfrekvensspænding, 1 min （GB/T 13729）
Isoleringsmodstand	≥100mΩ （Gb/T 13729）
Stødspænding	5 kV ， 12/50μs （GB/T 13729）
Mekaniske egenskaber
Vibrationsrespons/holdbarhed	Klasse ⅰ （GB/T 11287）
Stødrespons/holdbarhed	Klasse ⅰ （GB/T 14537）
Crash Response	Klasse ⅰ （GB/T 14537）
Samlet dimension
H × W × D.	200 mm × 149 mm × 72,5 mm
Udskåret dimension	176 mm × 144,5 mm

Model Fungere		ATB-765	ATB-771	ATB-772	ATB-773	ATB-790
Beskytte	Overdreven starttidsbeskyttelse	■
	Fase-til-fase overstrømsbeskyttelse		■			■
	Fase til faset fast tidsoverstrømsbeskyttelse	■
	Overbelastningsbeskyttelse	■	■			■
	Beskyttelse af beskyttelse					■
	Accelerationsbeskyttelse					■
	Opladningsbeskyttelse		■			■
	Negativ sekvens overstrømsbeskyttelse		■			■
	Nul-sekvens overstrømsbeskyttelse	■	■			■
	Overspændingsbeskyttelse
	Lav spændingsbeskyttelse	■	■	■	■	■
	Nul-sekvens overspændingsbeskyttelse
	Lavfrekvente belastningsbelastning					■
	Beskyttelse af ikke-magt	■				■
	Inline backup power selvinddrivelse		■
	Bridge switch selvinddrivelse
	PT Break Detection			■	■
Telemetri kommunikere	Spænding
	Strøm	■	■			■
	Aktiv effekt	■	■			■
	Reaktiv kraft	■	■			■
	Power Factor	■	■			■
	Frekvens	■	■	■	■	■
	Telemetri	12	12	12	12	12
Begivenhedslogning	Beskyttelsesbegivenheder	■	■	■	■	■
	Alarmbegivenheder	■	■	■	■	■
	Telemeter Shift -begivenheder	■	■	■	■	■
	Betjeningslogbegivenheder	■	■	■	■	■
	Utilsigtet statistik for skiftoptælling	■	■	■	■	■
kontrollere	Fjernbeskyttelse kast/vender tilbage	■	■	■	■	■
	R emote Ændring af indstillingsværdien		■	■	■	■
	Lokal/fjernskiftning og lukning	■	■
Komm.	RS-485 Kommunikation
